Tekli ve Çoklu Paketler Selofan Sarma ve Kutu Paketleme Üretim Hattı

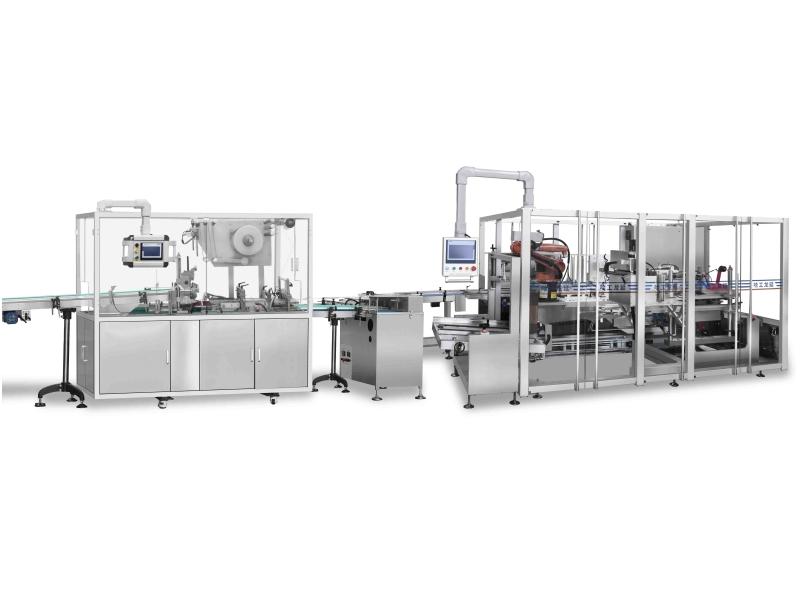

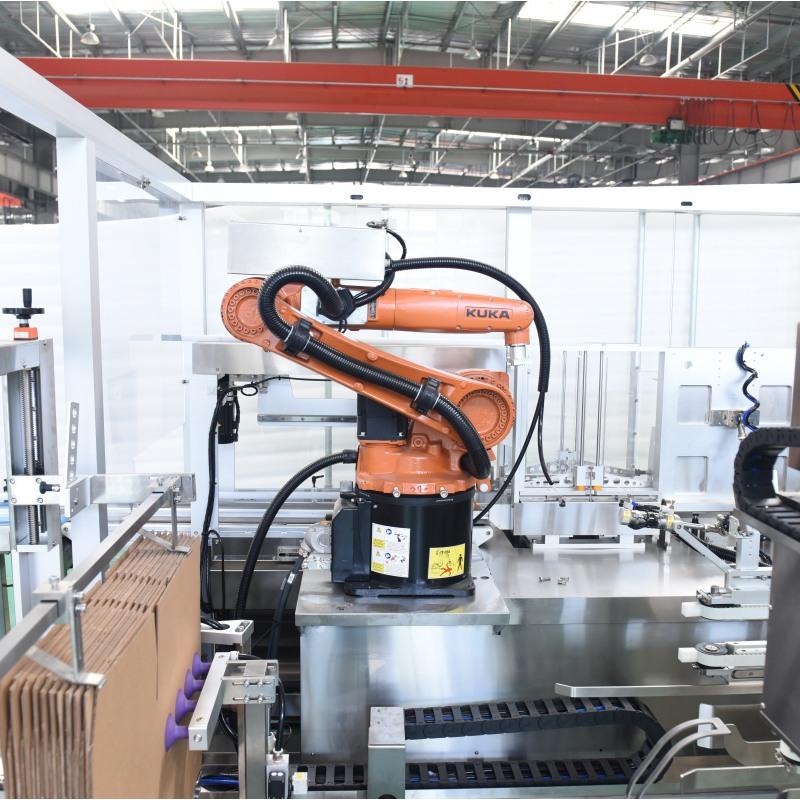

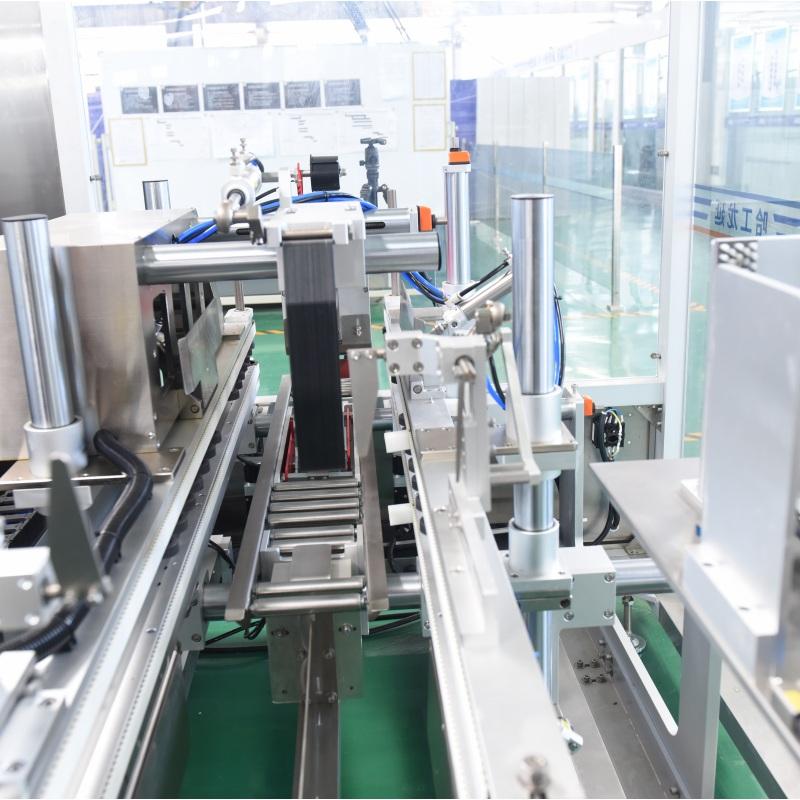

TPZX-100L Losyon Selofan Sarma ve Kutu Paketleme Üretim Hattı Parametreler Model TPZX-100L Kartonlama modülü Karton boyutu (UxGxY) (80-200)x(30-120)x(25-100)mm Karton kalitesi 300-350g/m 2 beyaz karton Broşür kalitesi 60-65 g/m 2 Çıktı 40-80 karton/dakika Toplam güç 11 kW Boyutlar (UxGxY) 2920x1140x1880mm 5580x1440x1880mm (astar mekanizması dahil) Ağırlık 1500 kg Selofan Sarma modülü Paket boyutu (UxGxY) (50-220)x(30-130)x(20-60)mm Ambalaj malzemeleri BOPP/PVC Kalınlığı: 0.018-0.030mm Çıktı 40-80 karton/dakika Güç kaynağı 220V/50Hz 380V/50Hz Güç 3 kW Basınçlı hava 0,6-0,8Mpa Boyutlar 3980x900x1590mm Ağırlık 800 kg Hepsi bir arada Kasa Paketleme modülü Kasa boyutu (UxGxY) (300-550)x(200-400)x(200-350) özelleştirilebilir Robot kol paketleme hızı 10 yerleştirme/dakika (katmanların paletlenmesiyle ilgili) Güç kaynağı 380V 50Hz Güç 8 kW Basınçlı hava 0,6Mpa Boyutlar 4400x2300x1860mm (sadece referans amaçlı) Ağırlık 1200 kg Hava pompası Basınçlı hava 0,5-0,8Mpa Akış ＞ 0,2 m 2 Motor frekansı 0-50Hz Maksimum hava tüketimi 500L/dak Sertifikalar ISO 9001: 2000; CE Garanti 1 yıl Tanım Bir ile otomatik besleme, sarma, selofan katlama, ısıyla yapıştırma, sayma ve yırtma bandı takma , Selofan Ambalaj İlaç, kozmetik, sağlık, gıda ve diğer sektörlerde tek veya birden fazla kübik ürünün 3 boyutlu selofan ambalajında yaygın olarak kullanılan, alttan sızdırmaz bir selofan ambalajdır. Kararlı çalışma ve sağlam, pürüzsüz sızdırmazlık, ürünlerin güzel bir şekilde sunulmasını ve bozulmaya karşı dayanıklı olmasını sağlar. , Ve Nem ve toza dayanıklıdır. Makine, sarılı ürünü anında daha üst sınıfa taşıyarak katma değeri artırır. Hepsi bir arada koli paketleme makinesiyle entegre olarak akıllı, dijital ve ağ tabanlı üretim sağlar. Özellikler Losyon kartonlama modülü 1. PLC+HMI ile donatılmış olup, kolay format değişimi, yüksek hız, istikrarlı performans ve hassas pozisyonlama özellikleri sunan üst düzey servo motorlarla donatılmıştır. Deneyimsiz bir operatör tarafından bile kullanımı sezgiseldir. 2.Kutulama hızı ve toplam çıktı dokunmatik ekranda gösterilecektir.Fonksiyonlar manuel ve otomatik olarak seçilebilir. 3. Otomatik algılama sistemi ile donatılan ZHJ-100B, malzeme eksikliği, malzemelerin yerinde olmaması ve kartonun açılamaması gibi arızaları otomatik olarak algılar ve kapatmayı tespit eder. 4. Arıza alarmı ve ilgili bakım yöntemleri dokunmatik ekranda gösterilecektir. Çello phane sarmalayıcı modülü Bu makine, yurtdışındaki ileri teknolojileri bünyesinde barındırmaktadır. Kompakt yapısı sayesinde kullanımı ve bakımı kolaydır ve sadece birkaç parçayı değiştirerek çeşitli özelliklerdeki ürünleri paketlemeye uygundur. Bu bir büyük kübik ürünler, birden fazla üst üste binen ürünler ve sigara paketleri, çay kutuları, sakız kutuları, ilaçlar, kozmetikler ve sağlık ürünleri gibi fotoelektrik izleme gerektiren ürünler için geçerlidir. Hepsi bir arada kasa paketleme modülü 1. PLC + HMI otomatik sayma, istifleme, kasalama, yükleme ve kapatmayı kontrol eder. 2. Kasanın büyüklüğüne ve istifleme şekline göre istifleme sistemi ayarlanabilir. 3. Hızlı kasa yüklemesi için dakikada en az 10 yerleştirme. 4. S tarafından tahrik edilen kasa dikleştirici ervo Ve dava yükleyici dört eksenli Yamaha robotu tarafından istikrarlı ve güvenilir bir süreç sağlamak. 5. Son derece uyumludur. Ayarlama ve ince ayar için ölçeklerle işaretlenmiş el çarkı. 6. Makine arızası, atlanan ürün, atlanan kasa veya makine sıkışması durumunda uyarılar mevcuttur.

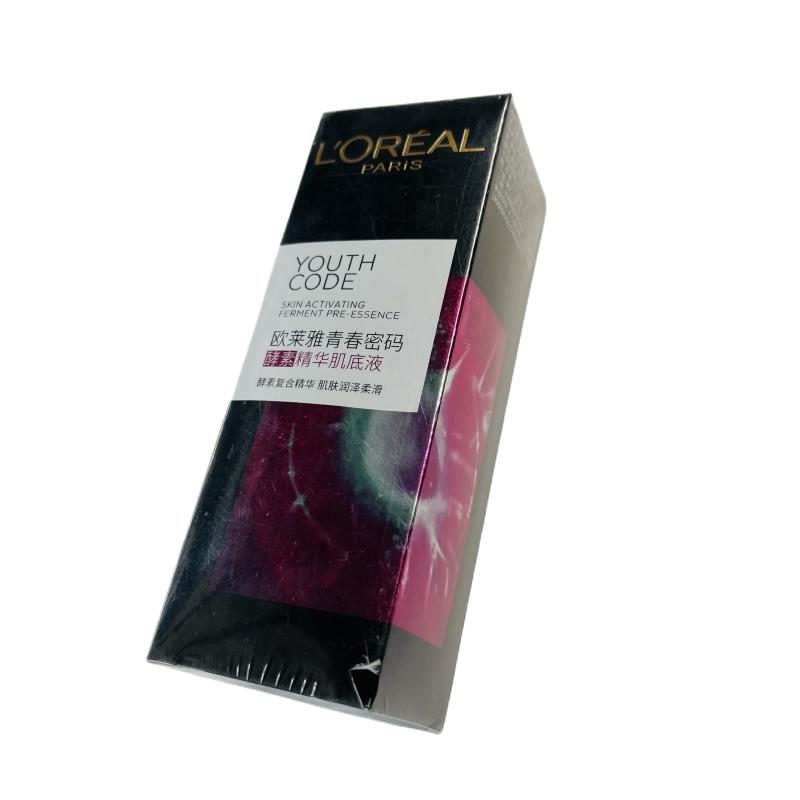

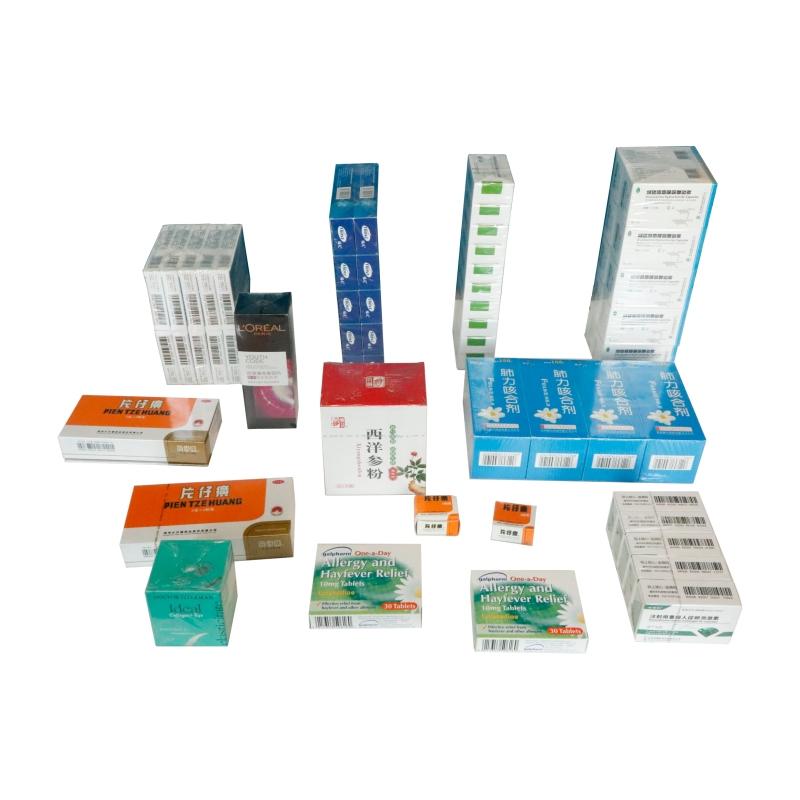

Otomatik besleme, sarma, selofan katlama, ısıyla yapıştırma, sayma ve yırtma bandı takma özellikleriyle T350A Selofan Üst Sarma Makinesi, kozmetik, sağlık, gıda ve diğer sektörlerde tek veya birden fazla kübik ürünün 3 boyutlu selofanla sarılmasında yaygın olarak kullanılır. İstikrarlı çalışma ve sağlam sızdırmazlık, ürünlerin güzel bir şekilde sunulmasını, bozulmaya karşı dayanıklı olmasını ve nem ve toza dayanıklı olmasını sağlar. Makine, sarılmış ürünü anında daha üst bir sınıfa taşıyarak katma değerini artırır.

Masaüstü ikram robotu Xiaolong'un işlevleri arasında manyetik seyir ve navigasyon, sabit rotalı yemek teslimatı, akıllı temaslı endüktif engel önleme ve kullanışlı arka ekran kullanım arayüzü bulunur. Birden fazla masa üstü yemek teslimatını hızlı ve hassas bir şekilde yönetebilmesi, robotu masa üstü ikram işletmeleri için doğru bir seçim haline getirir.

Kolayca görülebilen açık balkon tasarımı, çok şeritli ön istifleme mekanizması, ithal elektronik komponentli PLC + HMI ve ağırlıklı olarak pnömatik tahrik, yüksek hızlı paketleme, kararlı çalışma ve sezgisel kullanımla format değişimine olanak tanır. Makine, gıda ve ilaç endüstrilerinde karton ambalajlı ürünlerin sarılması ve paketlenmesinde yaygın olarak kullanılır.

Elektrikli Hidrolik Direksiyon (EPS) AGV, elektronik bir forkliftten (Linde) oluşur L14), KOB kontrol sistemi, navigasyon kontrol sistemi, kablosuz ekipman ve sevk sistemi ve kontrol sistemi. Navigasyon kontrol sistemi, bir navigasyon sisteminden oluşur. konumlandırma kontrolörü, konumlandırma radarı, ekran, güvenlik elektrik ekipman ve çevresel elektrikli ekipman. Kablosuz AP, şunlardan sorumludur: Sevk kontrol sisteminin Wi-Fi iletişimi. Sevk kontrol sistemi, rota planlama, görev zamanlaması ve durum görüntülemesinden sorumludur. EPS AGV geniş bir uygulama senaryosu yelpazesi için uygundur ve manuel forklift kullanımı.

DPT420L+ZHJ300 Toz Enjeksiyon Blister Ambalaj ve Kartonlama Üretim Hattı Parametreler Model DPT420l-ZHJ300 Blister modülü Yumruklama hızı 10--35 kesim/dakika Maksimum şekillendirme alanı 415×240 mm İnme aralığı standart≤60-150mm (özelleştirilebilir≤240mm) Uygulama kapsamı şişeler, oral sıvı, diğerleri istek üzerine Paketleme makinesi PVC/PVDC Maksimum genişlik: 420 mm Kalınlık: 0,15~0,50 mm Maksimum şekillendirme derinliği 25mm (özelleştirilebilir ≤45mm) Isıtma gücü PVC ön ısıtma plakaları 2x5KW Güç kaynağı 380V 50Hz Ana motor gücü 3,0 kW Soğutma suyu tüketimi musluk suyu dairesel soğutma/soğutucu Gürültü 40-70 dB Kartonlama gücü Karton boyutu (UxGxY) Maksimum: 210×108×65mm Min:70×33×17mm Broşür boyutu (U x G) (100-180) x (100-280) mm Broşür kalitesi 60-65g/m2 Çıktı 150-300 karton/dakika (blister boyutuna bağlı olarak) Motor gücü 2,2 kW Hava pompası Basınçlı hava (MPa) 0,5~0,8MPa Akış >0,2 m2 Güç kaynağı 380V 50Hz Motor frekansı 0-50Hz Boyutlar (UxGxY) 13300X1170X2100 Ağırlık 6800kg Toplam güç 19,6 kW Maksimum hava tüketimi 500L/dak Sertifikalar ISO9001:2000;CE Sertifikası Garanti 1 yıl Tanım Kolayca görülebilen açık balkon tasarımı ve modüler konseptiyle DPT420L+ZHJ300, flakon, toz enjeksiyonu ve oral sıvı için tepsi hazırlama ve yükleme işlemlerine uygundur. Darbeye dayanıklı vazo şeklindeki cepler, enjeksiyonlar ve oral sıvılar için uygundur. Servo kontrollü bu cihaz, akıllı entegrasyon ve yüksek hızlı performans sunar. Özellikler Blister modülü 1.Makinenin arka tarafına monte edilmiş ana tahrik ve ana motor bakımı kolaydır. Senkron kayışlı şanzıman gürültüyü ve yağ kirliliğini azaltır. 2. Dijital pozisyon göstergesi ile donatılmış el çarkı ile iş istasyonu ayarı. 3. Isıtma istasyonunda uzun silikon ısıtma plakası ile segmental ön ısıtma, daha iyi şekillendirme etkisi sağlar. Üst ve alt ısıtma plakaları, ambalaj malzemesinin plastik yapısına zarar vermemek için makine durduktan sonra ayrılabilir ve yer değiştirebilir. 4. Servo motor tarafından bağımsız olarak kontrol edilen çekiş mekanizması, istikrarlı performans ve hassas senkronizasyon sağlar. Strok uzunluğu, kullanıcının blister boyutuna göre doğrudan PLC kontrol paneli aracılığıyla ayarlanabilir. 5. PVC birleştirme ve birleştirme platformuna sahip hava genleşmeli rulmanlı makaradan ambalaj malzemesinin sarılması, ambalaj malzemelerinin daha hızlı değiştirilmesini kolaylaştırır. 6.Al ve yerleştir robot koluyla kuvvet besleme, blisterlerin hasar görmeden doğru şekilde yerleştirilmesini sağlar. Kartonlama modülü 7. Sürekli Kartonlama Makinesi ZHJ300, blisterler, ilaç şişeleri, merhemler ve benzeri ürünlerin geniş bir yelpazesine uygulanabilen yüksek teknolojili bir fotoelektrik, pnömatik ve mekanik makinedir. 8. Ürün taşıma ve algılama, broşür katlama (1-4 kez) ve iletimi, broşür algılama, karton alma, dikme ve iletim, ürünleri kartonlara yerleştirme, parti işareti kabartma, karton kapatma (sıkıştırma veya sıcak tutkal) gibi tam otomatik süreçlere sahiptir. Ayrıca entegre üretim ve seri üretim için de doğru seçimdir. 9. ZHJ300 PLC, fotoelektrik algılama ve HMI'yi benimser. 10. Dokunmatik ekranda her bir sensör aktüatörünün kodu ve adresi yer alır, böylece sensör ve aktüatörde meydana gelen hasarın sonuçları sorgulanabilir. 11.Tüm makine, konveyör zinciri ve itici için aşırı yük izleme sistemi ile makine hasarı en aza indirmek için otomatik olarak duracak ve aşırı yüklenen kısım dokunmatik ekranda görüntülenecektir.

Çok çeşitli endüstrilerde üretim hatlarının entegrasyonunda kullanılır ve taşıma ve istifleme görevlerini verimli bir şekilde yerine getirebilir.

Şişe Kartonlama, Paketleme ve Kasa Paketleme Üretim Hattı Parametreler Model PZX-300L Kartonlama modülü Karton boyutu (UxGxY) Maksimum: 210x108x65mm Min:70x33x17mm Broşür boyutu (U x G) (100-180)x(100-280)mm Broşür kalitesi 60-60g/m2 Çıktı 150-300 karton/dakika Güç 2,2 kW Bantlama modülü Paket boyutu (UxGxY) Maksimum: 250x180x120mm Min:100x80x60mm Ambalaj malzemesi PE film Genişlik: 45-80mm Kalınlık: 60-80um Çıktı 25-30 paket/dakika Güç Kaynağı 220V/50Hz Güç 5 kW Basınçlı Hava 0,6-0,8Mpa Boyutlar 2900x1200x1830mm Ağırlık 1200kg Kasa paketleyici Kasa boyutu (UxGxY) (300-550)x(200-400)x(200-350)mm (özelleştirilebilir) Yükleme hızı Robot kolu≥10 yerleştirme/dakika Güç kaynağı 380V 50Hz Güç 8 kW Basınçlı Hava 0,6Mpa Boyutlar 4200x2300x1860 Ağırlık 1200 kg Hava pompası Basınçlı Hava 0,5-0,8Mpa Hava akışı ＞0,2m2 Güç kaynağı 220V 50Hz; 380V 50Hz Motor Frekans Dönüşüm Kapasitesi 0-50Hz Boyutlar (UxGxY) 19800X1170X2100 Ağırlık 8900 kg Toplam Güç 19,8 kW Sertifikalar ISO9001:2000; CE Garanti 1 yıl Özellikler Kartonlama modülü 1. Kolayca görülebilir kalem balkon tasarımı n, c 21 grup itme şaftı tarafından sürekli geri itme , Alüminyum, paslanmaz çelik ve temperli cam, şık ve zarif bir görünüm sunar. Sezgisel kullanım iyon ve bakımı kolay uyum . 2. SEW ana motoru ve s senkro-kayış ana tahrik e yüksek sağlamak iletim verimliliği, düşük gürültü ve yüksek dayanıklılık. 3. Paslanmaz çelik yuvalara gizlenmiş teller ve pnömatik borular makinenin iç estetiğini artırır. Yalıtımlı O İşlem alanının iletim alanından ayrılması çapraz müdahaleleri önler. Kontrol panelinin 0 ila 100 derece arasında döndürülmesi bakım ve temizliği kolaylaştırır. 4. Karton konveyör bandının genişliği, hattın ön tarafındaki malzeme özelliklerine göre ayarlanabilir. Katman sayısı ayarlanabilir. dayalı Kartonlama özelliklerine göre yükleme hızı, gelen malzemenin hızıyla senkronize edilir. 5. Malzemenin genişliği, kartonun genişliği ve itme milinin makine mekanizmasının dışındaki konumunun ayarlanması geniş alan ve kolay erişim sağlar. 6. Karton şarjör daha rahat devreye alma için kaldırılabilir. 7. Çoklu emiş başlıkları ile kartonların alınması sağlar otomatik karton şekillendirme ve yükleme. T dergi saklayabilir 500-1000 karton, vardır Pnömatik silindirle doldurularak kontrol edilen konveyör bant ile taşınır. 8. Çeşitli kontrol cihazları vardır Örneğin başarısız malzeme beslemesini reddetmek, broşürü kaçırmak veya katlama kapağını kilitlemede başarısız olmak gibi. Bundler modülü 1. Yapının ve yapının son teknoloji tasarımı elektronik kontrol sistemi . M ain servo sürücü Ben yalıtılmış operasyon alanından. GMP uyumludur. 2. Gelişmiş ısıyla yapıştırma mekanizma, p mükemmel örtüşmeyen PE film sıcak eriyen sızdırmazlık ve çift film sendeleyen yapıyı kaydet paketleme malzeme S ve maliyeti düşürür. 3. Çok şeritli ön- yığın yapıyor mekanizma önemli ölçüde artar kartonun hızı gruplama ve karşılaştırma besleme hızı ulaşabilir 200-400 karton/dakika içinde o devam eden aşama . B Paketleme hızı dakikada 40 desteden az değildir. 4. B sonsuz güç ayarlanabilir. C asmak yapıyor ürünler ve Makineyi ayarlamak kolaydır. Format değişimi ve makine ayarı 10 dakikadan az sürer. 10 dakika. Kasa Paketleyici modülü 1.PLC + HMI otomatik sayma, istifleme, kasalama, yükleme ve kapatmayı kontrol eder. 2.Kasanın büyüklüğüne ve istifleme şekline göre istifleme sistemi ayarlanabilir. 3. Hızlı kasa yüklemesi için dakikada en az 10 yerleştirme. 4.Kasa dikme ve KDF yerleştirme servo ile sağlanır ve kasa yükleme için altı eksenli Kuka robot seti istikrarlı ve güvenilir yükleme sağlar. 5.Yüksek uyumluluk. Ayarlama ve ince ayar için ölçeklerle işaretlenmiş el çarkı. 6. Makine arızası, atlanan ürün, atlanan kasa veya makine sıkışması durumunda uyarılar mevcuttur.
