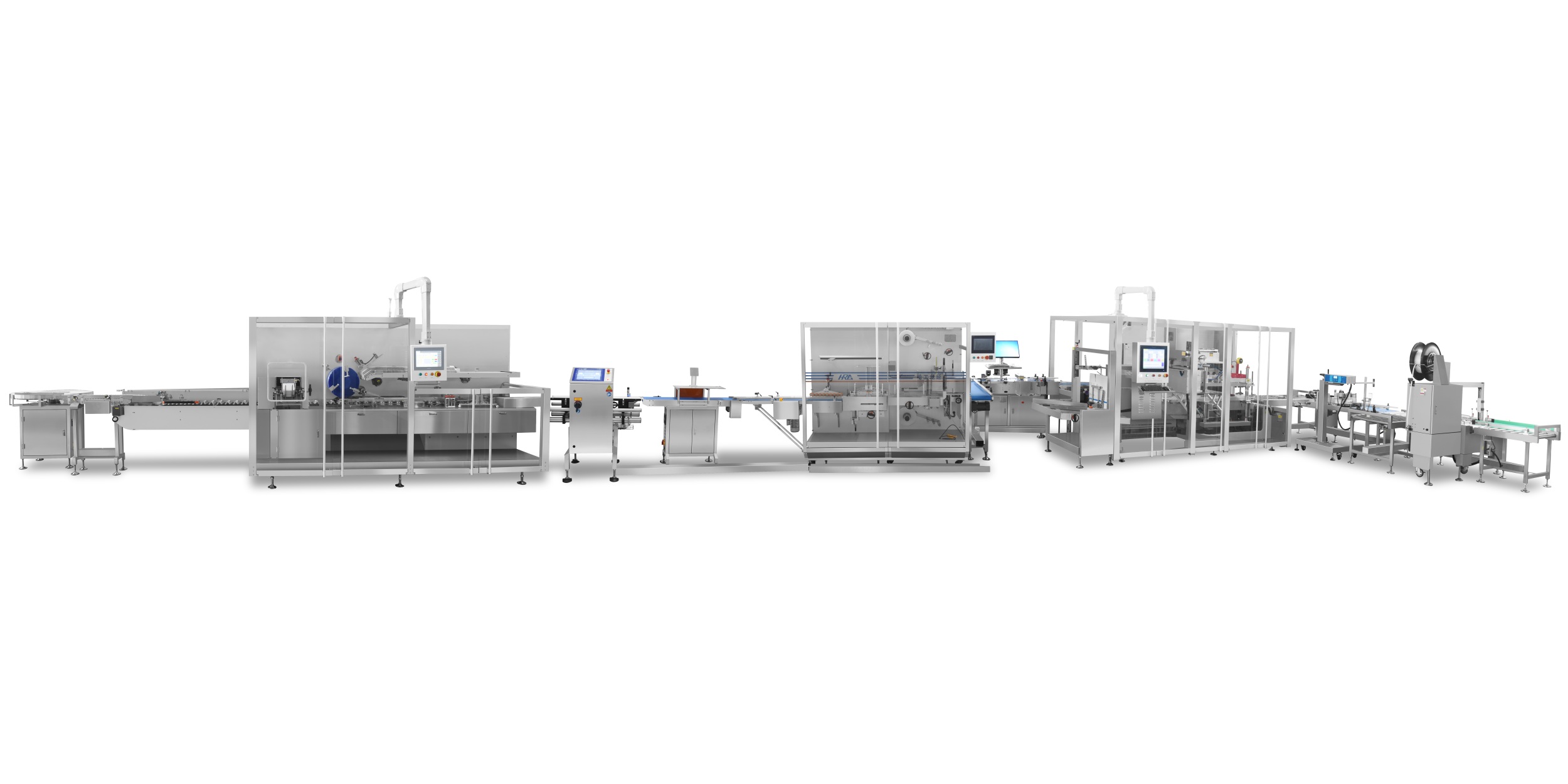

Şişe Kartonlama, Paketleme ve Kasa Paketleme Üretim Hattı

K600 B+KZF550R3 Film Paketleme ve Kasa Paketleme Üretim Hattı Parametreler Model K600B+KZF550R1 Bundler modülü Paket boyutu (UxGxY) Maksimum: 250x180x120mm Min:100x80x60mm Ambalaj malzemeleri PE Genişlik: 45-80mm Kalınlık: 60-80mm Çıktı 25-35 demet/dakika Güç kaynağı 220V/50Hz Güç 5 kW Basınçlı hava 0,6-0,8Mpa Boyutlar 2900x1200x1830mm Ağırlık 1200 kg Hepsi bir arada Kasa Paketleme modülü Kasa boyutu (UxGxY) (300-550)x(200-400)x(200-350) özelleştirilebilir Robot kol paketleme hızı 10 yerleştirme/dakika (katmanların paletlenmesiyle ilgili) Güç kaynağı 380V 50Hz Güç 8 kW Basınçlı hava 0,6Mpa Boyutlar 4400x2300x1860mm (sadece referans amaçlı) Ağırlık 1200 kg Hava pompası Basınçlı hava 0,5-0,8Mpa Akış ＞ 0,2 m 2 Motor frekansı 0-50Hz Maksimum hava tüketimi 500L/dak Sertifikalar ISO 9001: 2000; CE Garanti 1 yıl Tanım Kolayca görülebilen açık balkon tasarımı, çok şeritli ön istifleme mekanizması ve ithal elektronik bileşenler ile servo sürücülü PLC + HMI, yüksek hızlı paketleme, istikrarlı çalışma ve kolay format değişimi sağlar. Makine, ağırlıklı olarak gıda ve ilaç endüstrilerinde karton ambalajlı ürünlerin paketlenmesi ve paketlenmesinde kullanılır. Hepsi bir arada kasa dikleştirici yükleyici paketleme makinesi KZF-550R1, hem yurtiçi hem de yurtdışında gelişmiş teknolojileri bünyesinde barındırmaktadır. Otomatik istifleyici, servo tahrikli kasa dikleştirici, Kuka robot yükleyici ve paketleme makinesi, PLC+HMI işletim sistemine sahip tek bir makinede entegre edilmiştir. Çeşitli boyutlardaki ürünleri otomatik olarak paketlemek için kullanılabilen makine, tek başına veya bir paketleme hattı oluşturmak üzere diğer paketleme makinesiyle entegre olarak kullanılabilir. Makine, paketlenecek ürün sayısına göre karton boşluklarını (KNF) istifler ve düzenler. Kuka robot kolu, istifleme işleminden sonra ürünü alıp kasaya yerleştirir ve kasa yükleme işleminden sonra kapatılır. Makine, etiketleme makinesi ve çemberleme makinesiyle entegre edilebilmesi için müşteri isteğine göre konveyör rulosu ile donatılabilir. Özellikler Bundler modülü 1. Yapı ve elektronik kontrol sisteminin son teknoloji tasarımı. Ana servo sürücü, çalışma alanından yalıtılmıştır. GMP uyumludur. 2. Gelişmiş ısıyla yapıştırma mekanizması, mükemmel örtüşmeyen PE film sıcak eriyik yapıştırma ve çift film sarma yapısı ambalaj malzemelerinden tasarruf sağlar ve maliyeti düşürür. 3.Çok şeritli ön istifleme mekanizmaları, karton gruplama ve birleştirme hızını önemli ölçüde artırır ve bu sayede besleme hızı, işlem aşamasında dakikada 200-400 kartona ulaşabilir. Paketleme hızı ise dakikada 40 paketten az değildir. 4. Paketleme gücü ayarlanabilir. Ürün değiştirmek ve makineyi ayarlamak kolaydır. Format değişimi ve makine ayarı 10 dakikadan az sürer. Hepsi bir arada kasa paketleme modülü 1.PLC + HMI otomatik sayma, istifleme, kasalama, yükleme ve kapatmayı kontrol eder. 2.Kasanın büyüklüğüne ve istifleme şekline göre istifleme sistemi ayarlanabilir. 3. Hızlı kasa yüklemesi için dakikada en az 10 yerleştirme. 4.Kasa dikme ve KDF yerleştirme servo ile sağlanır ve kasa yükleme için altı eksenli Kuka robot seti istikrarlı ve güvenilir yükleme sağlar. 5.Yüksek uyumluluk. Ayarlama ve ince ayar için ölçeklerle işaretlenmiş el çarkı. 6.Makine arızası, unutulan ürün, unutulan kasa veya makine sıkışması durumunda uyarılar mevcuttur.

XiaoKa ikram robotu, hassas ultrasonik otomatik engel önleme, sesli uyarı, şarj uyarısı ve müzik çalar gibi işlevlere sahiptir. Üst kısmındaki yiyecek kabı, kahve sıcaklığını korur ve sıvı dökülmesini önler.

Çift sütunlu kasa kapatma makinesinin bu yeni modeli, tek sütunlu kasa kapatma makinesine dayanarak optimize edilmiş ve geliştirilmiştir.

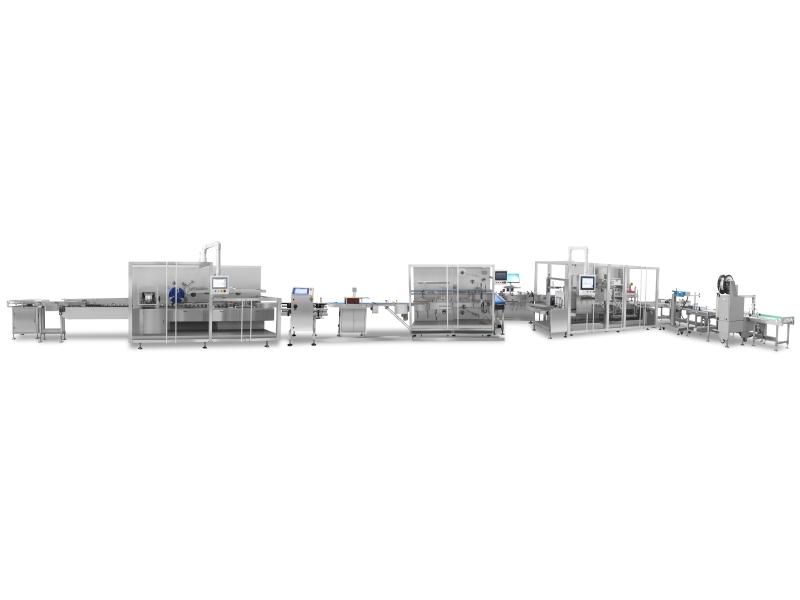

DPT350W+ZHJ200 Önceden Doldurulmuş Şırıngalar Blister Ambalaj ve Kartonlama Üretim Hattı Parametreler Model DPT350W+ZHJ200 Tepsi modülü Yumruklama hızı 10-30 kesik/dakika (blister boyutuna bağlı olarak) Ambalaj malzemeleri PVC/PVDC Maksimum genişlik: 350mm kalınlık: 0,15~0,50mm Uygulama kapsamı şişeler, ampuller, oral sıvılar, diğerleri istek üzerine Ana işlevler ısıtma-şekillendirme-algılama-çekme-laminasyon-delme-besleme-iletme Maksimum şekillendirme derinliği 25mm (özelleştirilebilir ≤45mm) Maksimum şekillendirme alanı 345x150 mm İnme aralığı standart≤150mm (özelleştirilebilir≤250mm) Güç kaynağı 380V 50Hz Toplam güç 9kw Basınçlı hava 0,5~0,7MPa Soğutma suyu tüketimi musluk suyu dairesel soğutma/soğutucu Gürültü 40-70 dB Boyutlar (UxGxY) 4800X1170X2100 Ağırlık 3000kg Kartonlama modülü Karton boyutu (UxGxY) Maksimum: 210×108×65mm Min:70×20×16mm Broşür boyutu (U x G) (100-180)x(100-280)mm Broşür kalitesi 60-65g/m2 Çıktı 60-200 karton/dakika Ana motor gücü 2,2 kW Motor frekansı 0-50Hz Sertifikalar ISO9001:2000;CE Garanti 1 yıl Tanım Kolayca görülebilen açık balkon tasarımı ve modüler konseptiyle DPT350W+ZHJ200, flakon, ampul, enjeksiyonluk (toz), oral sıvı veya daha büyük boyutlu ve özel şekilli tıbbi cihazlar, elektronik cihazlar (hücreler) ve kozmetikler için tepsi yapımı ve yüklemesi için uygundur. Darbeye dayanıklı vazo şeklindeki cepler, enjeksiyonluk, ampul ve oral sıvılar için uygundur. Servo kontrollü bu cihaz, akıllı entegrasyon ve yüksek hızlı performans sunar. Özellikler Blister modülü 1.Makinenin arka tarafına monte edilmiş ana tahrik ve ana motor bakımı kolaydır. Senkron kayışlı şanzıman gürültüyü ve yağ kirliliğini azaltır. 2. Dijital pozisyon göstergesi ile donatılmış el çarkı ile iş istasyonu ayarı. 3. Isıtma istasyonunda uzun silikon ısıtma plakası ile segmental ön ısıtma, daha iyi şekillendirme etkisi sağlar. Üst ve alt ısıtma plakaları, ambalaj malzemesinin plastik yapısına zarar vermemek için makine durduktan sonra ayrılabilir ve yer değiştirebilir. 4. Servo motor tarafından bağımsız olarak kontrol edilen çekiş mekanizması, istikrarlı performans ve hassas senkronizasyon sağlar. Strok uzunluğu, kullanıcının blister boyutuna göre doğrudan PLC kontrol paneli aracılığıyla ayarlanabilir. 5. PVC birleştirme ve birleştirme platformuna sahip hava genleşmeli rulmanlı makaradan ambalaj malzemesinin sarılması, ambalaj malzemelerinin daha hızlı değiştirilmesini kolaylaştırır. 6.Al ve yerleştir robot koluyla yapılan zorla besleme, blisterlere zarar vermeden beslemenin doğru şekilde yerleştirilmesini sağlar. Kartonlama modülü 7. Sürekli Kartonlama Makinesi ZHJ200, blisterler, ilaç şişeleri, merhemler ve benzeri ürünlerin geniş bir yelpazesine uygulanabilen yüksek teknolojili bir fotoelektrik, pnömatik ve mekanik makinedir. 8. Ürün taşıma ve algılama, broşür katlama (1-4 kez) ve iletimi, broşür algılama, karton alma, dikme ve iletim, ürünleri kartonlara yerleştirme, parti işareti kabartma, karton kapatma (sıkıştırma veya sıcak tutkal) gibi tam otomatik süreçlere sahiptir. Ayrıca entegre üretim ve seri üretim için de doğru seçimdir. 9. ZHJ200 PLC, fotoelektrik algılama ve HMI'yi benimser. 10. Dokunmatik ekranda her bir sensör aktüatörünün kodu ve adresi yer alır, böylece sensör ve aktüatörde meydana gelen hasarın sonuçları sorgulanabilir. 11.Tüm makine, konveyör zinciri ve itici için aşırı yük izleme sistemi ile makine hasarı en aza indirmek için otomatik olarak duracak ve aşırı yüklenen kısım dokunmatik ekranda görüntülenecektir.

The Çift yönlü taşıma AGV serisi manyetik navigasyon teknolojisi ile donatılmıştır, sıfır dönüş yarıçaplı, büyük taşıma kapasiteli ve esnek hareket yetenek optimize edilmiş lazer güvenlik korumasının yanı sıra ve çeşitli senaryolara güçlü bir şekilde uyum sağlar. Geniş bir alanda uygulanabilir. otomobil, elektronik, ev aletleri gibi çeşitli üretim alanları, depolama, ilaç ve gıda.

K600 B+KZF550R3 Film Paketleme ve Kasa Paketleme Üretim Hattı Parametreler Model K600B+KZF550R1 Bundler modülü Paket boyutu (UxGxY) Maksimum: 250x180x120mm Min:100x80x60mm Ambalaj malzemeleri PE Genişlik: 45-80mm Kalınlık: 60-80mm Çıktı 25-35 demet/dakika Güç kaynağı 220V/50Hz Güç 5 kW Basınçlı hava 0,6-0,8Mpa Boyutlar 2900x1200x1830mm Ağırlık 1200 kg Hepsi bir arada Kasa Paketleme modülü Kasa boyutu (UxGxY) (300-550)x(200-400)x(200-350) özelleştirilebilir Robot kol paketleme hızı 10 yerleştirme/dakika (katmanların paletlenmesiyle ilgili) Güç kaynağı 380V 50Hz Güç 8 kW Basınçlı hava 0,6Mpa Boyutlar 4400x2300x1860mm (sadece referans amaçlı) Ağırlık 1200 kg Hava pompası Basınçlı hava 0,5-0,8Mpa Akış ＞ 0,2 m 2 Motor frekansı 0-50Hz Maksimum hava tüketimi 500L/dak Sertifikalar ISO 9001: 2000; CE Garanti 1 yıl Tanım Kolayca görülebilen açık balkon tasarımı, çok şeritli ön istifleme mekanizması ve ithal elektronik bileşenler ile servo sürücülü PLC + HMI, yüksek hızlı paketleme, istikrarlı çalışma ve kolay format değişimi sağlar. Makine, ağırlıklı olarak gıda ve ilaç endüstrilerinde karton ambalajlı ürünlerin paketlenmesi ve paketlenmesinde kullanılır. Hepsi bir arada kasa dikleştirici yükleyici paketleme makinesi KZF-550R1, hem yurtiçi hem de yurtdışında gelişmiş teknolojileri bünyesinde barındırmaktadır. Otomatik istifleyici, servo tahrikli kasa dikleştirici, Kuka robot yükleyici ve paketleme makinesi, PLC+HMI işletim sistemine sahip tek bir makinede entegre edilmiştir. Çeşitli boyutlardaki ürünleri otomatik olarak paketlemek için kullanılabilen makine, tek başına veya bir paketleme hattı oluşturmak üzere diğer paketleme makinesiyle entegre olarak kullanılabilir. Makine, paketlenecek ürün sayısına göre karton boşluklarını (KNF) istifler ve düzenler. Kuka robot kolu, istifleme işleminden sonra ürünü alıp kasaya yerleştirir ve kasa yükleme işleminden sonra kapatılır. Makine, etiketleme makinesi ve çemberleme makinesiyle entegre edilebilmesi için müşteri isteğine göre konveyör rulosu ile donatılabilir. Özellikler Bundler modülü 1. Yapı ve elektronik kontrol sisteminin son teknoloji tasarımı. Ana servo sürücü, çalışma alanından yalıtılmıştır. GMP uyumludur. 2. Gelişmiş ısıyla yapıştırma mekanizması, mükemmel örtüşmeyen PE film sıcak eriyik yapıştırma ve çift film sarma yapısı ambalaj malzemelerinden tasarruf sağlar ve maliyeti düşürür. 3.Çok şeritli ön istifleme mekanizmaları, karton gruplama ve birleştirme hızını önemli ölçüde artırır ve bu sayede besleme hızı, işlem aşamasında dakikada 200-400 kartona ulaşabilir. Paketleme hızı ise dakikada 40 paketten az değildir. 4. Paketleme gücü ayarlanabilir. Ürün değiştirmek ve makineyi ayarlamak kolaydır. Format değişimi ve makine ayarı 10 dakikadan az sürer. Hepsi bir arada kasa paketleme modülü 1.PLC + HMI otomatik sayma, istifleme, kasalama, yükleme ve kapatmayı kontrol eder. 2.Kasanın büyüklüğüne ve istifleme şekline göre istifleme sistemi ayarlanabilir. 3. Hızlı kasa yüklemesi için dakikada en az 10 yerleştirme. 4.Kasa dikme ve KDF yerleştirme servo ile sağlanır ve kasa yükleme için altı eksenli Kuka robot seti istikrarlı ve güvenilir yükleme sağlar. 5.Yüksek uyumluluk. Ayarlama ve ince ayar için ölçeklerle işaretlenmiş el çarkı. 6.Makine arızası, unutulan ürün, unutulan kasa veya makine sıkışması durumunda uyarılar mevcuttur.

Çapraz Tip Kasa Yükleyici ZXJ-600XY ürünleri dikey olarak paketler v ile kasalara dikey yükleme , bir İlaç, gıda ve içecek, bira, likör, yağ ve gres, günlük kimyasal, şişelenmiş gıda ve diğer endüstrilere uygulanabilir.

Elektrikli Hidrolik Direksiyon (EPS) AGV, elektronik bir forkliftten (Linde) oluşur L14), KOB kontrol sistemi, navigasyon kontrol sistemi, kablosuz ekipman ve sevk sistemi ve kontrol sistemi. Navigasyon kontrol sistemi, bir navigasyon sisteminden oluşur. konumlandırma kontrolörü, konumlandırma radarı, ekran, güvenlik elektrik ekipman ve çevresel elektrikli ekipman. Kablosuz AP, şunlardan sorumludur: Sevk kontrol sisteminin Wi-Fi iletişimi. Sevk kontrol sistemi, rota planlama, görev zamanlaması ve durum görüntülemesinden sorumludur. EPS AGV geniş bir uygulama senaryosu yelpazesi için uygundur ve manuel forklift kullanımı.
