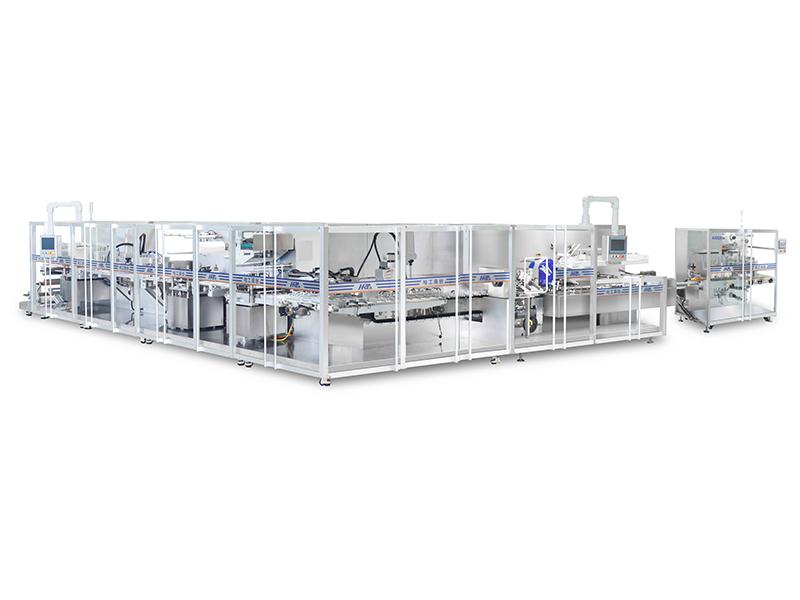

Blister Ambalaj ve Kartonlama Makinesi DPTL-350/420/600

Kolayca görülebilen açık balkon tasarımı ve modüler konseptiyle DPT-350/420, flakonlar, ampuller, enjeksiyonlar (toz), oral sıvılar veya tıbbi cihazlar, elektronik cihazlar (hücreler) ve kozmetikler için daha büyük boyutlu ve özel şekilli tepsiler için tepsi yapımı ve yüklemesi için uygundur. Isıl yapıştırma gerektirmez. Enjeksiyonlar, ampuller ve oral sıvılar için darbeye dayanıklı vazo şeklinde cepler. Servo sürücü ve akıllı entegrasyon, yüksek hızlı performans.

Silindir tipi blister ambalaj makinesi, ilaçlar (tabletler veya kapsüller), gıda, sağlık ürünleri, elektronik bileşenler ve benzeri ürünler için blisterleri alüminyum/plastik (PTP/PVC) ile kapatır ve paketler. diğer Benzer ürünler. Pozitif basınç şekillendirme ve silindir ısıyla kapatma, dolu ve pürüzsüz ceplere sahip düz ve düzgün blisterler üretir. Dakikada 180 delme hızı, diğer sıradan blister makinelerinin yaklaşık 4-5 katıdır. Makine, hem düz tip hem de silindir tip blister makinelerinin avantajlarını bünyesinde barındırır ve özel bir tablet besleyici (veya otomatik kapsül U dönüşü yeniden yönlendirme cihazı) ile yapılandırılmıştır. Bu özellik, yüksek delme sıklığı, düşük enerji tüketimi, hassas ve istikrarlı işlem, kolay format değişimi ve özellikle blisterlere uyarlanabilen yüksek verim gibi özelliklerle karakterize edilir ve böylece üretim verimliliğinde büyük bir artış sağlar.

Plaka tipi blister ambalaj makinesi, tabletler, kapsüller veya ampuller, gıda, sağlık ürünleri, elektronik bileşenler ve benzeri ürünler için blisterleri Alu/PVC (PTP/PVC) veya Alu/Alu (PTP/PTP) ile kapatır ve paketler. Pozitif basınç şekillendirme ve plaka ısıyla kapatma yöntemi, çeşitli sektörlerde yaygın olarak kabul gören, dolu ve pürüzsüz ceplere sahip, düz ve düzgün blisterler üretir.

Otomatik Dikey Paketleme ve Shrink Paketleme Makinesi S801+S5030L, baskı, renkli boyama, tebrik kartları, fotoğraf albümleri, fotoğraf çerçeveleri, elektronik, günlük kimyasallar, kozmetikler gibi seri üretim endüstrilerinde yaygın olarak kullanılan, yüksek otomasyon ve verimliliğe sahip L-bar sızdırmazlık elemanı ve ısıyla daralan tünelden oluşur.

Uluslararası standartlarda en üst sırada yer almaktadır. Kolayca görülebilen açık balkon tasarımı, çift katlı istifleme sağlayan dahili otomatik istifleyici, ithal elektronik bileşenlere sahip PLC+HMI ve servo sürücü, yüksek hızlı paketleme, istikrarlı çalışma ve sezgisel kullanımla kolay format değişimi sağlar. Makine, ağırlıklı olarak gıda ve kozmetik endüstrilerinde karton ambalajlı ürünlerin paketlenmesi ve paketlenmesinde kullanılır.

DPT420L+ZHJ300 Toz Enjeksiyon Blister Ambalaj ve Kartonlama Üretim Hattı Parametreler Model DPT420l-ZHJ300 Blister modülü Yumruklama hızı 10--35 kesim/dakika Maksimum şekillendirme alanı 415×240 mm İnme aralığı standart≤60-150mm (özelleştirilebilir≤240mm) Uygulama kapsamı şişeler, oral sıvı, diğerleri istek üzerine Paketleme makinesi PVC/PVDC Maksimum genişlik: 420 mm Kalınlık: 0,15~0,50 mm Maksimum şekillendirme derinliği 25mm (özelleştirilebilir ≤45mm) Isıtma gücü PVC ön ısıtma plakaları 2x5KW Güç kaynağı 380V 50Hz Ana motor gücü 3,0 kW Soğutma suyu tüketimi musluk suyu dairesel soğutma/soğutucu Gürültü 40-70 dB Kartonlama gücü Karton boyutu (UxGxY) Maksimum: 210×108×65mm Min:70×33×17mm Broşür boyutu (U x G) (100-180) x (100-280) mm Broşür kalitesi 60-65g/m2 Çıktı 150-300 karton/dakika (blister boyutuna bağlı olarak) Motor gücü 2,2 kW Hava pompası Basınçlı hava (MPa) 0,5~0,8MPa Akış >0,2 m2 Güç kaynağı 380V 50Hz Motor frekansı 0-50Hz Boyutlar (UxGxY) 13300X1170X2100 Ağırlık 6800kg Toplam güç 19,6 kW Maksimum hava tüketimi 500L/dak Sertifikalar ISO9001:2000;CE Sertifikası Garanti 1 yıl Tanım Kolayca görülebilen açık balkon tasarımı ve modüler konseptiyle DPT420L+ZHJ300, flakon, toz enjeksiyonu ve oral sıvı için tepsi hazırlama ve yükleme işlemlerine uygundur. Darbeye dayanıklı vazo şeklindeki cepler, enjeksiyonlar ve oral sıvılar için uygundur. Servo kontrollü bu cihaz, akıllı entegrasyon ve yüksek hızlı performans sunar. Özellikler Blister modülü 1.Makinenin arka tarafına monte edilmiş ana tahrik ve ana motor bakımı kolaydır. Senkron kayışlı şanzıman gürültüyü ve yağ kirliliğini azaltır. 2. Dijital pozisyon göstergesi ile donatılmış el çarkı ile iş istasyonu ayarı. 3. Isıtma istasyonunda uzun silikon ısıtma plakası ile segmental ön ısıtma, daha iyi şekillendirme etkisi sağlar. Üst ve alt ısıtma plakaları, ambalaj malzemesinin plastik yapısına zarar vermemek için makine durduktan sonra ayrılabilir ve yer değiştirebilir. 4. Servo motor tarafından bağımsız olarak kontrol edilen çekiş mekanizması, istikrarlı performans ve hassas senkronizasyon sağlar. Strok uzunluğu, kullanıcının blister boyutuna göre doğrudan PLC kontrol paneli aracılığıyla ayarlanabilir. 5. PVC birleştirme ve birleştirme platformuna sahip hava genleşmeli rulmanlı makaradan ambalaj malzemesinin sarılması, ambalaj malzemelerinin daha hızlı değiştirilmesini kolaylaştırır. 6.Al ve yerleştir robot koluyla kuvvet besleme, blisterlerin hasar görmeden doğru şekilde yerleştirilmesini sağlar. Kartonlama modülü 7. Sürekli Kartonlama Makinesi ZHJ300, blisterler, ilaç şişeleri, merhemler ve benzeri ürünlerin geniş bir yelpazesine uygulanabilen yüksek teknolojili bir fotoelektrik, pnömatik ve mekanik makinedir. 8. Ürün taşıma ve algılama, broşür katlama (1-4 kez) ve iletimi, broşür algılama, karton alma, dikme ve iletim, ürünleri kartonlara yerleştirme, parti işareti kabartma, karton kapatma (sıkıştırma veya sıcak tutkal) gibi tam otomatik süreçlere sahiptir. Ayrıca entegre üretim ve seri üretim için de doğru seçimdir. 9. ZHJ300 PLC, fotoelektrik algılama ve HMI'yi benimser. 10. Dokunmatik ekranda her bir sensör aktüatörünün kodu ve adresi yer alır, böylece sensör ve aktüatörde meydana gelen hasarın sonuçları sorgulanabilir. 11.Tüm makine, konveyör zinciri ve itici için aşırı yük izleme sistemi ile makine hasarı en aza indirmek için otomatik olarak duracak ve aşırı yüklenen kısım dokunmatik ekranda görüntülenecektir.

DPT350L+ZHJ200 Flakon Blister Ambalaj ve Kartonlama Üretim Hattı Parametreler Model DPT350L+ZHJ200 Blister modülü Yumruklama hızı 10-35 kesim/dk Maksimum şekillendirme alanı 345×180 mm İnme aralığı standart ≤60-150mm (özelleştirilebilir ≤180mm) Uygulama kapsamı şişeler, oral sıvı, diğerleri istek üzerine Ambalaj malzemeleri PVC/PVDC Maksimum genişlik: 350mm kalınlık: 0,15~0,50mm Maksimum şekillendirme derinliği 25mm (özelleştirilebilir ≤45mm) Isıtma gücü PVC ön ısıtma plakası: 2x1.5KW Güç kaynağı 380V 50Hz Ana motor gücü 3,0 kW Soğutma suyu tüketimi musluk suyu dairesel soğutma/soğutucu Gürültü 40-70 dB Kartonlama modülü Karton boyutu (UxGxY) Maksimum: 210×108×75mm Min:70×33×17mm Broşür boyutu (U x G) (100-180) x (100-280) mm Broşür kalitesi 60-65g/m2 Çıktı 80-150 karton/dakika (blister boyutuna bağlı olarak) Ana motor gücü 2,2 kW Hava pompası Basınçlı hava 0,5~0,8MPa Akış >0,2 m2 Güç kaynağı 380V 50Hz Motor frekansı 0-50Hz Boyutlar (UxGxY) 10000X1170X2100 Ağırlık 5600kg Toplam güç 13,6 kW Toplam hava tüketimi 500L/dak Sertifikalar ISO9001:2015; ISO 45001:2018; CE Garanti 1 yıl Tanım DPT350L+ZHJ200, flakonların, oral sıvıların ve günlük kimyasal ürünlerin ayakta paketlenmesi için tasarlanmış yeni geliştirilmiş bir üründür. Bu makine, hızlı üretim hızı, istikrarlı performans ve yüksek verime sahiptir. Gelişmiş fonksiyonlara ve sezgisel kullanıma sahiptir. Üretimin tamamı, flakonların paketlenmesinde kullanılan PLC sistemini kullanır. Paketlenen ürünler sadece göz zevki sağlamakla kalmaz, katma değeri artırır ve aynı zamanda paketleme maliyetlerinden de tasarruf sağlar. Özellikler Blister Modülü 1. Makinenin arka tarafına monte edilmiş ana tahrik ve ana motor bakımı kolaydır. Senkro kayışlı şanzıman, gürültüyü ve yağ kirliliğini azaltır. 2. Dijital pozisyon göstergesi ile donatılmış el çarkı ile iş istasyonu ayarı. 3. Isıtma istasyonunda uzun silikon ısıtma plakası ile segmental ön ısıtma, daha iyi şekillendirme etkisi sağlar. Üst ve alt ısıtma plakaları, ambalaj malzemesinin plastik yapısına zarar vermemek için makine durduktan sonra ayrılabilir ve yer değiştirebilir. 4. Servo motor tarafından bağımsız olarak kontrol edilen çekiş mekanizması, istikrarlı performans ve hassas senkronizasyon sağlar. Strok uzunluğu, kullanıcının blister boyutuna göre doğrudan PLC kontrol paneli üzerinden ayarlanabilir. 5. PVC birleştirme ve birleştirme platformlu hava genleşmeli rulmanlı makaradan ambalaj malzemesinin sarılması, ambalaj malzemelerinin daha hızlı değiştirilmesini kolaylaştırır. 6. Al-yerleştir robot koluyla zorla besleme, blisterlerin hasar görmeden doğru şekilde yerleştirilmesini sağlar. Kartonlama Modülü 1. Sürekli Kartonlama Makinesi ZHJ200, çok çeşitli blisterler, ilaç şişeleri, merhemler ve benzeri ürünlere uygulanabilen yüksek teknolojili bir fotoelektrik, pnömatik ve mekanik makinedir. 2. Ürün taşıma ve algılama, broşür katlama (1-4 kez) ve iletimi, broşür algılama, karton alma, dikme ve iletim, ürünleri kartonlara yerleştirme, parti işareti kabartma, karton kapatma (sıkıştırma veya sıcak tutkal) gibi tam otomatik süreçlere sahiptir. Ayrıca entegre üretim ve seri üretim için de doğru seçimdir. 3. ZHJ200 PLC, fotoelektrik algılama ve HMI'yi benimser. 4. Dokunmatik ekranda her bir sensör aktüatörünün kodu ve adresi bulunur, böylece sensör ve aktüatörde meydana gelen hasarın sonuçları sorgulanabilir. 5. Tüm makine, konveyör zinciri ve itici için aşırı yük izleme sistemi ile makine hasarı en aza indirmek için otomatik olarak duracak ve aşırı yüklenen kısım dokunmatik ekranda gösterilecektir.

Tamamen otomatik, yüksek hızlı etiketleme makinesi TBJ-200A, dokunmatik ekran ve gelişmiş bir PLC kontrol sistemi kullanır. Karton, koli ve diğer kübik ürünlerin düz, yan ve köşe etiketlemeleri için mükemmeldir.
