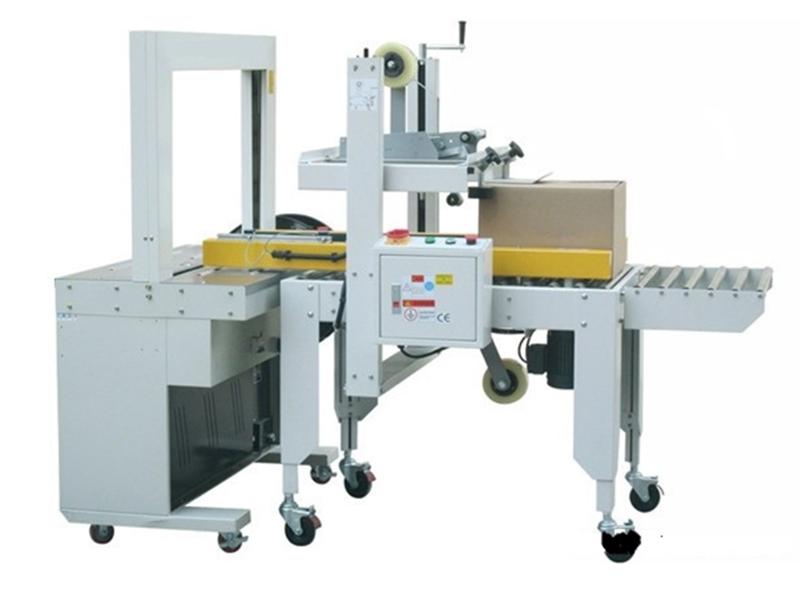

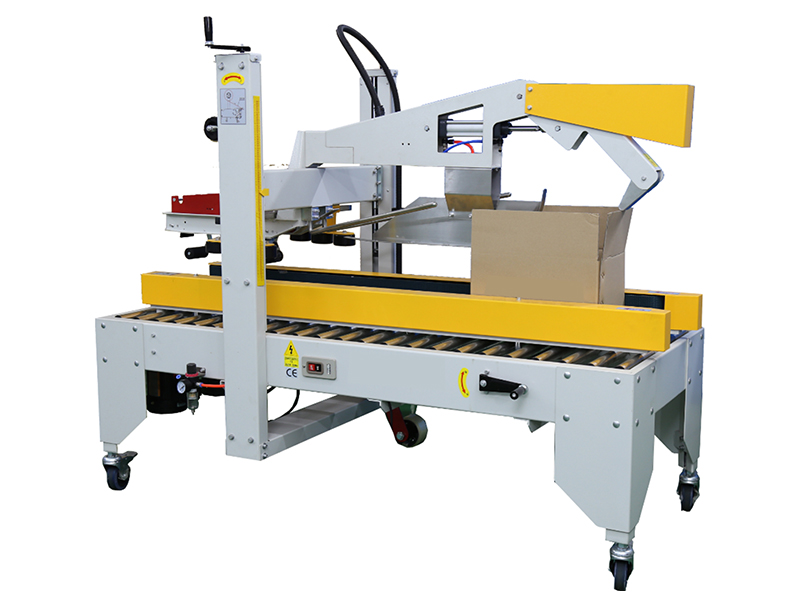

Kutu Kapatıcı FXJ-01A

Çift sütunlu kasa kapatma makinesinin bu yeni modeli, tek sütunlu kasa kapatma makinesine dayanarak optimize edilmiş ve geliştirilmiştir.

Hepsi Bir Arada Kasa Dikme/Yükleme/Kapatma Makinesi KZF-550R 1 Yurt içi ve yurt dışında ileri teknolojileri bünyesinde barındırmaktadır. Otomatik istifleyici, servo tahrikli kasa dikme makinesi, Kuka robotlu yükleyici ve paketleme makinesi, PLC+HMI işletim sistemine sahip tek bir makinede entegre edilmiştir. A Çeşitli ebatlardaki ürünleri otomatik olarak paketlemek için kullanılabilen makine, tek başına veya bir sonraki paketleme makinesiyle entegre edilerek bir paketleme hattı oluşturacak şekilde kullanılabilir.

Şişe Kartonlama, Paketleme ve Kasa Paketleme Üretim Hattı Parametreler Model PZX-300L Kartonlama modülü Karton boyutu (UxGxY) Maksimum: 210x108x65mm Min:70x33x17mm Broşür boyutu (U x G) (100-180)x(100-280)mm Broşür kalitesi 60-60g/m2 Çıktı 150-300 karton/dakika Güç 2,2 kW Bantlama modülü Paket boyutu (UxGxY) Maksimum: 250x180x120mm Min:100x80x60mm Ambalaj malzemesi PE film Genişlik: 45-80mm Kalınlık: 60-80um Çıktı 25-30 paket/dakika Güç Kaynağı 220V/50Hz Güç 5 kW Basınçlı Hava 0,6-0,8Mpa Boyutlar 2900x1200x1830mm Ağırlık 1200kg Kasa paketleyici Kasa boyutu (UxGxY) (300-550)x(200-400)x(200-350)mm (özelleştirilebilir) Yükleme hızı Robot kolu≥10 yerleştirme/dakika Güç kaynağı 380V 50Hz Güç 8 kW Basınçlı Hava 0,6Mpa Boyutlar 4200x2300x1860 Ağırlık 1200 kg Hava pompası Basınçlı Hava 0,5-0,8Mpa Hava akışı ＞0,2m2 Güç kaynağı 220V 50Hz; 380V 50Hz Motor Frekans Dönüşüm Kapasitesi 0-50Hz Boyutlar (UxGxY) 19800X1170X2100 Ağırlık 8900 kg Toplam Güç 19,8 kW Sertifikalar ISO9001:2000; CE Garanti 1 yıl Özellikler Kartonlama modülü 1. Kolayca görülebilir kalem balkon tasarımı n, c 21 grup itme şaftı tarafından sürekli geri itme , Alüminyum, paslanmaz çelik ve temperli cam, şık ve zarif bir görünüm sunar. Sezgisel kullanım iyon ve bakımı kolay uyum . 2. SEW ana motoru ve s senkro-kayış ana tahrik e yüksek sağlamak iletim verimliliği, düşük gürültü ve yüksek dayanıklılık. 3. Paslanmaz çelik yuvalara gizlenmiş teller ve pnömatik borular makinenin iç estetiğini artırır. Yalıtımlı O İşlem alanının iletim alanından ayrılması çapraz müdahaleleri önler. Kontrol panelinin 0 ila 100 derece arasında döndürülmesi bakım ve temizliği kolaylaştırır. 4. Karton konveyör bandının genişliği, hattın ön tarafındaki malzeme özelliklerine göre ayarlanabilir. Katman sayısı ayarlanabilir. dayalı Kartonlama özelliklerine göre yükleme hızı, gelen malzemenin hızıyla senkronize edilir. 5. Malzemenin genişliği, kartonun genişliği ve itme milinin makine mekanizmasının dışındaki konumunun ayarlanması geniş alan ve kolay erişim sağlar. 6. Karton şarjör daha rahat devreye alma için kaldırılabilir. 7. Çoklu emiş başlıkları ile kartonların alınması sağlar otomatik karton şekillendirme ve yükleme. T dergi saklayabilir 500-1000 karton, vardır Pnömatik silindirle doldurularak kontrol edilen konveyör bant ile taşınır. 8. Çeşitli kontrol cihazları vardır Örneğin başarısız malzeme beslemesini reddetmek, broşürü kaçırmak veya katlama kapağını kilitlemede başarısız olmak gibi. Bundler modülü 1. Yapının ve yapının son teknoloji tasarımı elektronik kontrol sistemi . M ain servo sürücü Ben yalıtılmış operasyon alanından. GMP uyumludur. 2. Gelişmiş ısıyla yapıştırma mekanizma, p mükemmel örtüşmeyen PE film sıcak eriyen sızdırmazlık ve çift film sendeleyen yapıyı kaydet paketleme malzeme S ve maliyeti düşürür. 3. Çok şeritli ön- yığın yapıyor mekanizma önemli ölçüde artar kartonun hızı gruplama ve karşılaştırma besleme hızı ulaşabilir 200-400 karton/dakika içinde o devam eden aşama . B Paketleme hızı dakikada 40 desteden az değildir. 4. B sonsuz güç ayarlanabilir. C asmak yapıyor ürünler ve Makineyi ayarlamak kolaydır. Format değişimi ve makine ayarı 10 dakikadan az sürer. 10 dakika. Kasa Paketleyici modülü 1.PLC + HMI otomatik sayma, istifleme, kasalama, yükleme ve kapatmayı kontrol eder. 2.Kasanın büyüklüğüne ve istifleme şekline göre istifleme sistemi ayarlanabilir. 3. Hızlı kasa yüklemesi için dakikada en az 10 yerleştirme. 4.Kasa dikme ve KDF yerleştirme servo ile sağlanır ve kasa yükleme için altı eksenli Kuka robot seti istikrarlı ve güvenilir yükleme sağlar. 5.Yüksek uyumluluk. Ayarlama ve ince ayar için ölçeklerle işaretlenmiş el çarkı. 6. Makine arızası, atlanan ürün, atlanan kasa veya makine sıkışması durumunda uyarılar mevcuttur.

Kolayca görülebilen açık balkon tasarımı ve modüler konseptiyle DPT-350/420, flakonlar, ampuller, enjeksiyonlar (toz), oral sıvılar veya tıbbi cihazlar, elektronik cihazlar (hücreler) ve kozmetikler için daha büyük boyutlu ve özel şekilli tepsiler için tepsi yapımı ve yüklemesi için uygundur. Isıl yapıştırma gerektirmez. Enjeksiyonlar, ampuller ve oral sıvılar için darbeye dayanıklı vazo şeklinde cepler. Servo sürücü ve akıllı entegrasyon, yüksek hızlı performans.

Modüler tasarıma sahip , DPTL-350/420 /600 bir Ampuller, enjeksiyonlar (toz), oral sıvılar veya tıbbi cihazlar, elektronik cihazlar (hücreler) ve kozmetikler için daha büyük boyutlarda ve özel şekillerde tepsiler için tepsi yapımı, yükleme, laminasyon ve kartonlara paketlemeye uygulanabilir , Tümü entegre modüller bir arada yüksek hızla hat.

K600 B+KZF550R3 Film Paketleme ve Kasa Paketleme Üretim Hattı Parametreler Model K600B+KZF550R1 Bundler modülü Paket boyutu (UxGxY) Maksimum: 250x180x120mm Min:100x80x60mm Ambalaj malzemeleri PE Genişlik: 45-80mm Kalınlık: 60-80mm Çıktı 25-35 demet/dakika Güç kaynağı 220V/50Hz Güç 5 kW Basınçlı hava 0,6-0,8Mpa Boyutlar 2900x1200x1830mm Ağırlık 1200 kg Hepsi bir arada Kasa Paketleme modülü Kasa boyutu (UxGxY) (300-550)x(200-400)x(200-350) özelleştirilebilir Robot kol paketleme hızı 10 yerleştirme/dakika (katmanların paletlenmesiyle ilgili) Güç kaynağı 380V 50Hz Güç 8 kW Basınçlı hava 0,6Mpa Boyutlar 4400x2300x1860mm (sadece referans amaçlı) Ağırlık 1200 kg Hava pompası Basınçlı hava 0,5-0,8Mpa Akış ＞ 0,2 m 2 Motor frekansı 0-50Hz Maksimum hava tüketimi 500L/dak Sertifikalar ISO 9001: 2000; CE Garanti 1 yıl Tanım Kolayca görülebilen açık balkon tasarımı, çok şeritli ön istifleme mekanizması ve ithal elektronik bileşenler ile servo sürücülü PLC + HMI, yüksek hızlı paketleme, istikrarlı çalışma ve kolay format değişimi sağlar. Makine, ağırlıklı olarak gıda ve ilaç endüstrilerinde karton ambalajlı ürünlerin paketlenmesi ve paketlenmesinde kullanılır. Hepsi bir arada kasa dikleştirici yükleyici paketleme makinesi KZF-550R1, hem yurtiçi hem de yurtdışında gelişmiş teknolojileri bünyesinde barındırmaktadır. Otomatik istifleyici, servo tahrikli kasa dikleştirici, Kuka robot yükleyici ve paketleme makinesi, PLC+HMI işletim sistemine sahip tek bir makinede entegre edilmiştir. Çeşitli boyutlardaki ürünleri otomatik olarak paketlemek için kullanılabilen makine, tek başına veya bir paketleme hattı oluşturmak üzere diğer paketleme makinesiyle entegre olarak kullanılabilir. Makine, paketlenecek ürün sayısına göre karton boşluklarını (KNF) istifler ve düzenler. Kuka robot kolu, istifleme işleminden sonra ürünü alıp kasaya yerleştirir ve kasa yükleme işleminden sonra kapatılır. Makine, etiketleme makinesi ve çemberleme makinesiyle entegre edilebilmesi için müşteri isteğine göre konveyör rulosu ile donatılabilir. Özellikler Bundler modülü 1. Yapı ve elektronik kontrol sisteminin son teknoloji tasarımı. Ana servo sürücü, çalışma alanından yalıtılmıştır. GMP uyumludur. 2. Gelişmiş ısıyla yapıştırma mekanizması, mükemmel örtüşmeyen PE film sıcak eriyik yapıştırma ve çift film sarma yapısı ambalaj malzemelerinden tasarruf sağlar ve maliyeti düşürür. 3.Çok şeritli ön istifleme mekanizmaları, karton gruplama ve birleştirme hızını önemli ölçüde artırır ve bu sayede besleme hızı, işlem aşamasında dakikada 200-400 kartona ulaşabilir. Paketleme hızı ise dakikada 40 paketten az değildir. 4. Paketleme gücü ayarlanabilir. Ürün değiştirmek ve makineyi ayarlamak kolaydır. Format değişimi ve makine ayarı 10 dakikadan az sürer. Hepsi bir arada kasa paketleme modülü 1.PLC + HMI otomatik sayma, istifleme, kasalama, yükleme ve kapatmayı kontrol eder. 2.Kasanın büyüklüğüne ve istifleme şekline göre istifleme sistemi ayarlanabilir. 3. Hızlı kasa yüklemesi için dakikada en az 10 yerleştirme. 4.Kasa dikme ve KDF yerleştirme servo ile sağlanır ve kasa yükleme için altı eksenli Kuka robot seti istikrarlı ve güvenilir yükleme sağlar. 5.Yüksek uyumluluk. Ayarlama ve ince ayar için ölçeklerle işaretlenmiş el çarkı. 6.Makine arızası, unutulan ürün, unutulan kasa veya makine sıkışması durumunda uyarılar mevcuttur.

Bu Hat İçi Kontrol Tartım Cihazı WDC-300 Dokunmatik ekranı sayesinde sezgisel kullanım sağlar. Tamamen paslanmaz çelikten üretilen bu karton kutu tartım makinesi, sıklıkla poşet ve paketlerin ağırlığını kontrol etmek için kullanılır.

DPT350W+ZHJ200 Önceden Doldurulmuş Şırıngalar Blister Ambalaj ve Kartonlama Üretim Hattı Parametreler Model DPT350W+ZHJ200 Tepsi modülü Yumruklama hızı 10-30 kesik/dakika (blister boyutuna bağlı olarak) Ambalaj malzemeleri PVC/PVDC Maksimum genişlik: 350mm kalınlık: 0,15~0,50mm Uygulama kapsamı şişeler, ampuller, oral sıvılar, diğerleri istek üzerine Ana işlevler ısıtma-şekillendirme-algılama-çekme-laminasyon-delme-besleme-iletme Maksimum şekillendirme derinliği 25mm (özelleştirilebilir ≤45mm) Maksimum şekillendirme alanı 345x150 mm İnme aralığı standart≤150mm (özelleştirilebilir≤250mm) Güç kaynağı 380V 50Hz Toplam güç 9kw Basınçlı hava 0,5~0,7MPa Soğutma suyu tüketimi musluk suyu dairesel soğutma/soğutucu Gürültü 40-70 dB Boyutlar (UxGxY) 4800X1170X2100 Ağırlık 3000kg Kartonlama modülü Karton boyutu (UxGxY) Maksimum: 210×108×65mm Min:70×20×16mm Broşür boyutu (U x G) (100-180)x(100-280)mm Broşür kalitesi 60-65g/m2 Çıktı 60-200 karton/dakika Ana motor gücü 2,2 kW Motor frekansı 0-50Hz Sertifikalar ISO9001:2000;CE Garanti 1 yıl Tanım Kolayca görülebilen açık balkon tasarımı ve modüler konseptiyle DPT350W+ZHJ200, flakon, ampul, enjeksiyonluk (toz), oral sıvı veya daha büyük boyutlu ve özel şekilli tıbbi cihazlar, elektronik cihazlar (hücreler) ve kozmetikler için tepsi yapımı ve yüklemesi için uygundur. Darbeye dayanıklı vazo şeklindeki cepler, enjeksiyonluk, ampul ve oral sıvılar için uygundur. Servo kontrollü bu cihaz, akıllı entegrasyon ve yüksek hızlı performans sunar. Özellikler Blister modülü 1.Makinenin arka tarafına monte edilmiş ana tahrik ve ana motor bakımı kolaydır. Senkron kayışlı şanzıman gürültüyü ve yağ kirliliğini azaltır. 2. Dijital pozisyon göstergesi ile donatılmış el çarkı ile iş istasyonu ayarı. 3. Isıtma istasyonunda uzun silikon ısıtma plakası ile segmental ön ısıtma, daha iyi şekillendirme etkisi sağlar. Üst ve alt ısıtma plakaları, ambalaj malzemesinin plastik yapısına zarar vermemek için makine durduktan sonra ayrılabilir ve yer değiştirebilir. 4. Servo motor tarafından bağımsız olarak kontrol edilen çekiş mekanizması, istikrarlı performans ve hassas senkronizasyon sağlar. Strok uzunluğu, kullanıcının blister boyutuna göre doğrudan PLC kontrol paneli aracılığıyla ayarlanabilir. 5. PVC birleştirme ve birleştirme platformuna sahip hava genleşmeli rulmanlı makaradan ambalaj malzemesinin sarılması, ambalaj malzemelerinin daha hızlı değiştirilmesini kolaylaştırır. 6.Al ve yerleştir robot koluyla yapılan zorla besleme, blisterlere zarar vermeden beslemenin doğru şekilde yerleştirilmesini sağlar. Kartonlama modülü 7. Sürekli Kartonlama Makinesi ZHJ200, blisterler, ilaç şişeleri, merhemler ve benzeri ürünlerin geniş bir yelpazesine uygulanabilen yüksek teknolojili bir fotoelektrik, pnömatik ve mekanik makinedir. 8. Ürün taşıma ve algılama, broşür katlama (1-4 kez) ve iletimi, broşür algılama, karton alma, dikme ve iletim, ürünleri kartonlara yerleştirme, parti işareti kabartma, karton kapatma (sıkıştırma veya sıcak tutkal) gibi tam otomatik süreçlere sahiptir. Ayrıca entegre üretim ve seri üretim için de doğru seçimdir. 9. ZHJ200 PLC, fotoelektrik algılama ve HMI'yi benimser. 10. Dokunmatik ekranda her bir sensör aktüatörünün kodu ve adresi yer alır, böylece sensör ve aktüatörde meydana gelen hasarın sonuçları sorgulanabilir. 11.Tüm makine, konveyör zinciri ve itici için aşırı yük izleme sistemi ile makine hasarı en aza indirmek için otomatik olarak duracak ve aşırı yüklenen kısım dokunmatik ekranda görüntülenecektir.
