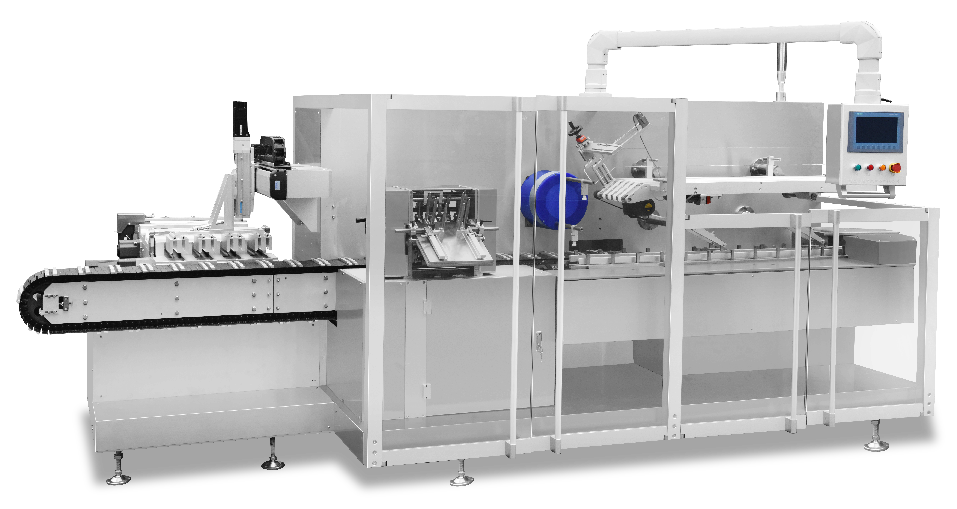

Otomatik Kartonlama Makinesi ZHJ-120/150

Ben ile aralıklı hareket , F acial-maske C arton er ZHJ-100B başından sonuna kadar çoklu servo besleme yüksek teknolojili bir ekipman parçasıdır fotoelektrik, pnömatik ve mekanik özellikler, İlaç tepsileri, yüz maskeleri (astarlar), ilaç şişeleri, kozmetikler ve benzeri diğer ürünlerin karton kutulara paketlenmesinde kullanılabilir. İstikrarlı ve güvenilir işlem, farklı boyutlardaki kartonların kolayca değiştirilmesini ve ayarlanmasını, otomatik broşür katlanmasını ve karton kutunun dikme , ürün ve broşürlerin yüklenmesi, parti işareti kabartması, A Karton paketleme ve boşaltmanın yanı sıra, otonom koruyucu cihazlardan oluşan bir zincir, güvenli ve etkili bir çalışma sağlar. Makine, tepsi hazırlama ve yükleme makinesi, yüz maskesi paketleme makinesi, dolum makinesi, ağırlık kontrol cihazı, selofan sarma makinesi (streç bantlama makinesi), koli paketleme makinesi ve diğer hat sonu paketleme ekipmanlarıyla entegre edilerek eksiksiz bir paketleme hattı oluşturabilir.

Yüksek hızlı otomatik sürekli Kartoncu ZHJ-400/500, ana şirketimiz tarafından bağımsız olarak geliştirilen, yurtiçi ve yurtdışındaki ileri teknolojileri bünyesinde barındıran, optoelektronik, pnömatik ve mekaniği birleştiren yeni bir modeldir. Prototip tasarımı, farklı boyutlardaki şişelerin broşürlerle paketlenmesine dayanmakta olup, dakikada 300 kartonluk en yüksek paketleme hızına ulaşılmıştır. Ayrıca, çubuk şeklindeki ürün, merhem veya poşet yükleme ve paketleme için de uygundur. Hat içi malzeme taşıma ve algılama, karton alma, şekillendirme ve teslimat, malzeme yükleme, parti işareti kabartma, katlama ve kapak kilitleme (veya sıcak tutkallama), boş karton reddi ve karton boşaltma.

Yüksek hızlı otomatik sürekli Kartoncu ZHJ300, ana şirketimiz tarafından bağımsız olarak geliştirilen yeni bir model olup, fotoğraf elektroniği, pnömatik ve mekanik teknolojilerini entegre eden ileri teknoloji ürünüdür. Tasarım prototipi, dakikada 300 kartonluk maksimum kartonlama hızıyla, farklı boyutlarda şişe ve broşürlerin paketlenmesine dayanmaktadır. Ayrıca, çubuk şeklindeki ürünlerin, merhemlerin ve poşetlerin otomatik olarak yüklenmesi ve kartonlanması için de uygundur. Hat içi malzeme taşıma ve muayene, karton alma şekillendirme ve taşıma, malzeme besleme, parti işareti kabartma, üst ve alt katlama kilitleme (veya sıcak tutkallama), boş karton reddi ve nihai ürün boşaltma işlemlerinin tümü otomatik olarak gerçekleştirilir.

DPT420L+ZHJ300 Toz Enjeksiyon Blister Ambalaj ve Kartonlama Üretim Hattı Parametreler Model DPT420l-ZHJ300 Blister modülü Yumruklama hızı 10--35 kesim/dakika Maksimum şekillendirme alanı 415×240 mm İnme aralığı standart≤60-150mm (özelleştirilebilir≤240mm) Uygulama kapsamı şişeler, oral sıvı, diğerleri istek üzerine Paketleme makinesi PVC/PVDC Maksimum genişlik: 420 mm Kalınlık: 0,15~0,50 mm Maksimum şekillendirme derinliği 25mm (özelleştirilebilir ≤45mm) Isıtma gücü PVC ön ısıtma plakaları 2x5KW Güç kaynağı 380V 50Hz Ana motor gücü 3,0 kW Soğutma suyu tüketimi musluk suyu dairesel soğutma/soğutucu Gürültü 40-70 dB Kartonlama gücü Karton boyutu (UxGxY) Maksimum: 210×108×65mm Min:70×33×17mm Broşür boyutu (U x G) (100-180) x (100-280) mm Broşür kalitesi 60-65g/m2 Çıktı 150-300 karton/dakika (blister boyutuna bağlı olarak) Motor gücü 2,2 kW Hava pompası Basınçlı hava (MPa) 0,5~0,8MPa Akış >0,2 m2 Güç kaynağı 380V 50Hz Motor frekansı 0-50Hz Boyutlar (UxGxY) 13300X1170X2100 Ağırlık 6800kg Toplam güç 19,6 kW Maksimum hava tüketimi 500L/dak Sertifikalar ISO9001:2000;CE Sertifikası Garanti 1 yıl Tanım Kolayca görülebilen açık balkon tasarımı ve modüler konseptiyle DPT420L+ZHJ300, flakon, toz enjeksiyonu ve oral sıvı için tepsi hazırlama ve yükleme işlemlerine uygundur. Darbeye dayanıklı vazo şeklindeki cepler, enjeksiyonlar ve oral sıvılar için uygundur. Servo kontrollü bu cihaz, akıllı entegrasyon ve yüksek hızlı performans sunar. Özellikler Blister modülü 1.Makinenin arka tarafına monte edilmiş ana tahrik ve ana motor bakımı kolaydır. Senkron kayışlı şanzıman gürültüyü ve yağ kirliliğini azaltır. 2. Dijital pozisyon göstergesi ile donatılmış el çarkı ile iş istasyonu ayarı. 3. Isıtma istasyonunda uzun silikon ısıtma plakası ile segmental ön ısıtma, daha iyi şekillendirme etkisi sağlar. Üst ve alt ısıtma plakaları, ambalaj malzemesinin plastik yapısına zarar vermemek için makine durduktan sonra ayrılabilir ve yer değiştirebilir. 4. Servo motor tarafından bağımsız olarak kontrol edilen çekiş mekanizması, istikrarlı performans ve hassas senkronizasyon sağlar. Strok uzunluğu, kullanıcının blister boyutuna göre doğrudan PLC kontrol paneli aracılığıyla ayarlanabilir. 5. PVC birleştirme ve birleştirme platformuna sahip hava genleşmeli rulmanlı makaradan ambalaj malzemesinin sarılması, ambalaj malzemelerinin daha hızlı değiştirilmesini kolaylaştırır. 6.Al ve yerleştir robot koluyla kuvvet besleme, blisterlerin hasar görmeden doğru şekilde yerleştirilmesini sağlar. Kartonlama modülü 7. Sürekli Kartonlama Makinesi ZHJ300, blisterler, ilaç şişeleri, merhemler ve benzeri ürünlerin geniş bir yelpazesine uygulanabilen yüksek teknolojili bir fotoelektrik, pnömatik ve mekanik makinedir. 8. Ürün taşıma ve algılama, broşür katlama (1-4 kez) ve iletimi, broşür algılama, karton alma, dikme ve iletim, ürünleri kartonlara yerleştirme, parti işareti kabartma, karton kapatma (sıkıştırma veya sıcak tutkal) gibi tam otomatik süreçlere sahiptir. Ayrıca entegre üretim ve seri üretim için de doğru seçimdir. 9. ZHJ300 PLC, fotoelektrik algılama ve HMI'yi benimser. 10. Dokunmatik ekranda her bir sensör aktüatörünün kodu ve adresi yer alır, böylece sensör ve aktüatörde meydana gelen hasarın sonuçları sorgulanabilir. 11.Tüm makine, konveyör zinciri ve itici için aşırı yük izleme sistemi ile makine hasarı en aza indirmek için otomatik olarak duracak ve aşırı yüklenen kısım dokunmatik ekranda görüntülenecektir.

DPT420W+ZHJ300 Ampul Blister Ambalaj ve Kartonlama Üretim Hattı Parametreler Model DPT420W-ZHJ300 Tepsi modülü Yumruklama hızı 10--35 kesim/dakika Maksimum şekillendirme alanı 415×240 mm İnme aralığı standart≤60-150mm (özelleştirilebilir≤240mm) Uygulama kapsamı şişeler, ampuller, diğerleri istek üzerine Ambalaj malzemeleri PVC/PVDC Maksimum genişlik: 420mm kalınlık: 0,15~0,50mm Maksimum şekillendirme derinliği 25mm (özelleştirilebilir ≤45mm) Isıtma gücü PVC ön ısıtma plakaları: 2x5、Laminasyon ısıtması: 4KW Güç kaynağı 380V 50Hz Ana motor gücü 3,0 kW Soğutma suyu tüketimi musluk suyu dairesel soğutma/soğutucu Gürültü 40-70 dB Kartonlama modülü Karton boyutu (UxGxY) Maksimum: 210×108×65mm Min:70×33×17mm Broşür boyutu (U x G) (100-180) x (100-280) mm Broşür kalitesi 60-65g/m2 Çıktı 150-300 karton/dakika Ana motor gücü 2,2 kW Motor frekansı 0-50Hz Sertifikalar ISO9001:2000;CE Garanti 1 yıl Tanım Kolayca görülebilen açık balkon tasarımı ve modüler konseptiyle DPT420W+ZHJ300, tıbbi cihazlar, elektronik cihazlar (hücreler) ve kozmetikler için flakon, ampul, enjeksiyonluk (toz), oral sıvı veya daha büyük boyutlu ve özel şekilli tepsiler için tepsi yapımı ve yüklemesi için uygundur. Darbeye dayanıklı vazo şeklindeki cepler, enjeksiyonluk, ampul ve oral sıvılar için uygundur. Servo kontrollü bu cihaz, akıllı entegrasyon ve yüksek hızlı performans sunar. Özellikler Blister modülü 1.Makinenin arka tarafına monte edilmiş ana tahrik ve ana motor bakımı kolaydır. Senkro kayışlı şanzıman, gürültüyü ve yağ kirliliğini azaltır. 2. Dijital pozisyon göstergesi ile donatılmış el çarkı ile iş istasyonu ayarı. 3. Isıtma istasyonunda uzun silikon ısıtma plakası ile segmental ön ısıtma, daha iyi şekillendirme etkisi sağlar. Üst ve alt ısıtma plakaları, ambalaj malzemesinin plastik yapısına zarar vermemek için makine durduktan sonra ayrılabilir ve yer değiştirebilir. 4. Servo motor tarafından bağımsız olarak kontrol edilen çekiş mekanizması, istikrarlı performans ve hassas senkronizasyon sağlar. Strok uzunluğu, kullanıcının blister boyutuna göre doğrudan PLC kontrol paneli aracılığıyla ayarlanabilir. 5. PVC birleştirme ve birleştirme platformuna sahip hava genleşmeli rulmanlı makaradan ambalaj malzemesinin sarılması, ambalaj malzemelerinin daha hızlı değiştirilmesini kolaylaştırır. 6.Al ve yerleştir robot koluyla yapılan zorla besleme, blisterlerin hasar görmeden doğru şekilde yerleştirilmesini sağlar. Kartonlama modülü 7. Sürekli Kartonlama Makinesi ZHJ300, blisterler, ilaç şişeleri, merhemler ve benzeri ürünlerin geniş bir yelpazesine uygulanabilen yüksek teknolojili bir fotoelektrik, pnömatik ve mekanik makinedir. 8. Ürün taşıma ve algılama, broşür katlama (1-4 kez) ve iletimi, broşür algılama, koli alma, dikme ve iletim, ürünleri kolilere yerleştirme, parti işareti kabartma, koli kapatma (sıkıştırma veya sıcak tutkal) gibi tam otomatik süreçlere sahiptir. Ayrıca entegre üretim ve seri üretim için de doğru seçimdir. 9. ZHJ300 PLC, fotoelektrik algılama ve HMI'yi benimser. 10. Dokunmatik ekranda her bir sensör aktüatörünün kodu ve adresi yer alır, böylece sensör ve aktüatörde meydana gelen hasarın sonuçları sorgulanabilir. 11.Tüm makine, konveyör zinciri ve itici için aşırı yük izleme sistemi ile makine hasarı en aza indirmek için otomatik olarak duracak ve aşırı yüklenen kısım dokunmatik ekranda görüntülenecektir.

Otomatik Paketleme ve Shrink Ambalaj Makinesi S701+S4525L, ambalaj seri üretiminde yaygın olarak kullanılan bir L-bar paketleme makinesi ve bir ısıyla büzüşme tünelinden oluşur. Farklı genişlik ve yükseklikteki ürünler için film kılavuz sistemi ve besleme platformunun manuel olarak ayarlanması dışında, film besleme, delme, sarma, yapıştırma, kesme ve büzüşme işlemleri tamamen otomatiktir.

Bu e Kolayca görülebilen açık balkon tasarımı, çok şeritli ön istifleme mekanizması ve ithal elektronik bileşenler ile servo sürücülü PLC + HMI, yüksek hızlı paketleme, istikrarlı çalışma ve kolay format değişimi sağlar. Makine, ağırlıklı olarak gıda ve kozmetik endüstrilerinde karton ambalajlı ürünlerin paketlenmesi ve paketlenmesinde kullanılır.

DPT350W+ZHJ200 Önceden Doldurulmuş Şırıngalar Blister Ambalaj ve Kartonlama Üretim Hattı Parametreler Model DPT350W+ZHJ200 Tepsi modülü Yumruklama hızı 10-30 kesik/dakika (blister boyutuna bağlı olarak) Ambalaj malzemeleri PVC/PVDC Maksimum genişlik: 350mm kalınlık: 0,15~0,50mm Uygulama kapsamı şişeler, ampuller, oral sıvılar, diğerleri istek üzerine Ana işlevler ısıtma-şekillendirme-algılama-çekme-laminasyon-delme-besleme-iletme Maksimum şekillendirme derinliği 25mm (özelleştirilebilir ≤45mm) Maksimum şekillendirme alanı 345x150 mm İnme aralığı standart≤150mm (özelleştirilebilir≤250mm) Güç kaynağı 380V 50Hz Toplam güç 9kw Basınçlı hava 0,5~0,7MPa Soğutma suyu tüketimi musluk suyu dairesel soğutma/soğutucu Gürültü 40-70 dB Boyutlar (UxGxY) 4800X1170X2100 Ağırlık 3000kg Kartonlama modülü Karton boyutu (UxGxY) Maksimum: 210×108×65mm Min:70×20×16mm Broşür boyutu (U x G) (100-180)x(100-280)mm Broşür kalitesi 60-65g/m2 Çıktı 60-200 karton/dakika Ana motor gücü 2,2 kW Motor frekansı 0-50Hz Sertifikalar ISO9001:2000;CE Garanti 1 yıl Tanım Kolayca görülebilen açık balkon tasarımı ve modüler konseptiyle DPT350W+ZHJ200, flakon, ampul, enjeksiyonluk (toz), oral sıvı veya daha büyük boyutlu ve özel şekilli tıbbi cihazlar, elektronik cihazlar (hücreler) ve kozmetikler için tepsi yapımı ve yüklemesi için uygundur. Darbeye dayanıklı vazo şeklindeki cepler, enjeksiyonluk, ampul ve oral sıvılar için uygundur. Servo kontrollü bu cihaz, akıllı entegrasyon ve yüksek hızlı performans sunar. Özellikler Blister modülü 1.Makinenin arka tarafına monte edilmiş ana tahrik ve ana motor bakımı kolaydır. Senkron kayışlı şanzıman gürültüyü ve yağ kirliliğini azaltır. 2. Dijital pozisyon göstergesi ile donatılmış el çarkı ile iş istasyonu ayarı. 3. Isıtma istasyonunda uzun silikon ısıtma plakası ile segmental ön ısıtma, daha iyi şekillendirme etkisi sağlar. Üst ve alt ısıtma plakaları, ambalaj malzemesinin plastik yapısına zarar vermemek için makine durduktan sonra ayrılabilir ve yer değiştirebilir. 4. Servo motor tarafından bağımsız olarak kontrol edilen çekiş mekanizması, istikrarlı performans ve hassas senkronizasyon sağlar. Strok uzunluğu, kullanıcının blister boyutuna göre doğrudan PLC kontrol paneli aracılığıyla ayarlanabilir. 5. PVC birleştirme ve birleştirme platformuna sahip hava genleşmeli rulmanlı makaradan ambalaj malzemesinin sarılması, ambalaj malzemelerinin daha hızlı değiştirilmesini kolaylaştırır. 6.Al ve yerleştir robot koluyla yapılan zorla besleme, blisterlere zarar vermeden beslemenin doğru şekilde yerleştirilmesini sağlar. Kartonlama modülü 7. Sürekli Kartonlama Makinesi ZHJ200, blisterler, ilaç şişeleri, merhemler ve benzeri ürünlerin geniş bir yelpazesine uygulanabilen yüksek teknolojili bir fotoelektrik, pnömatik ve mekanik makinedir. 8. Ürün taşıma ve algılama, broşür katlama (1-4 kez) ve iletimi, broşür algılama, karton alma, dikme ve iletim, ürünleri kartonlara yerleştirme, parti işareti kabartma, karton kapatma (sıkıştırma veya sıcak tutkal) gibi tam otomatik süreçlere sahiptir. Ayrıca entegre üretim ve seri üretim için de doğru seçimdir. 9. ZHJ200 PLC, fotoelektrik algılama ve HMI'yi benimser. 10. Dokunmatik ekranda her bir sensör aktüatörünün kodu ve adresi yer alır, böylece sensör ve aktüatörde meydana gelen hasarın sonuçları sorgulanabilir. 11.Tüm makine, konveyör zinciri ve itici için aşırı yük izleme sistemi ile makine hasarı en aza indirmek için otomatik olarak duracak ve aşırı yüklenen kısım dokunmatik ekranda görüntülenecektir.
